Linux 커널 | CPU 및 프로세스 관리

프로세스란?

프로세스는 CPU에서 실행하기 위해 메모리에 로드한 프로그램이다.

프로세스 확인 명령

명령어로 실행 중인 프로세스의 확인하는 방법은 아래와 같다.

$ ps aux
USER         PID %CPU %MEM    VSZ   RSS TTY      STAT START   TIME COMMAND
root           1  0.1  2.1 240344 10168 ?        Ss   19:13   0:01 /usr/lib/syst
root           2  0.0  0.0      0     0 ?        S    19:13   0:00 [kthreadd]
헤더 설명
USER 사용자 이름
PID 프로세스 ID
%CPU 프로세스 사용률
%MEM 실제 메모리에 대한 프로세스 비율
VSZ 가상 메모리에 할당한 프로세스의 크기
RSS 실제 메모리에 할당된 프로세스의 크기
TTY 제어 터미널
STAT 프로세스 상태
- D 인터럽트 불가능한 슬립 상태 (일반 IO)
- R 실행 중 또는 실행 가능 상태 (실행 대기열에 있음)
- S 인터럽트 가능한 슬립 상태 (이벤트 완료를 기다리고 있음)
- T 작업 제어 신호 또는 추적 중이므로 정지 상태
- W 페이징 상태 (2.6.xx 커널 에서 유효하지 않음)
- X 꺼진 상태 (보이지 않아야 함)
- Z 사라진(좀비) 프로세스
START 프로세스 시작일
TIME 누적된 CPU 시간
COMMAND 프로세스 실행 명령

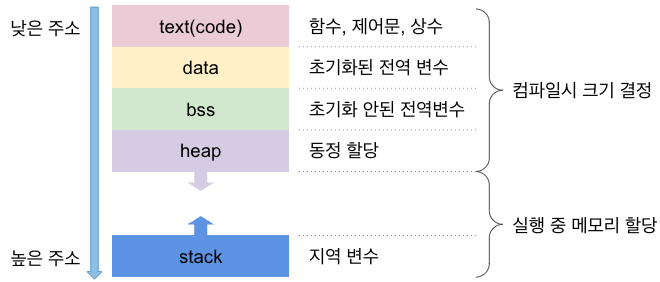

메모리상의 프로세스 구조

프로세스는 메모리의 주소 공간에 다음 세그먼트(분류)별로 배치된다.

메모리상의 프로세스 구조

5개의 각 세그먼트에는 다음과 같은 데이터가 배치된다.

  • 텍스트 세그먼트 : CPU 가 실행하는 기계어 명령
  • 데이터 세그먼트 : 초기화된 static 변수 또는 전역 변수
  • bss 세그먼트 : Block Stated Symbol. 초기화되지 않은 static 변수 또는 전역 변수
  • 힙 세그먼트 : 프로세스 실행시 동적으로 예약 된 영역 (malloc 등)
  • 스택 세그먼트 : 범위가 끝나면 사라지는 데이터 (로컬 변수, 함수 매개 변수, 메서드 등)

프로세스와 스레드의 차이

하나의 프로세스에는 하나 이상의 스레드가 있다.

프로세스와 스레드의 차이는 다음과 같다.

프로세스 스레드
설명 프로그램 실행 단위 CPU 사용 단위
메모리 자식 프로세스를 위한 새로운 영역 확보 상위 스레드와 하위 스레드간에 공유
(스택 세그먼트 제외)
생성 느리다
( 메모리 에 새로운 영역을 확보하기 위해)
빠르다

예를 들어, 그림 그리기 프로그램 이 있다고 가정하자.

  • 프로세스 : 그림 그리기 프로그램을 실행
  • 스레드: 실행한 그림 프로그램의 각 CPU의 처리(“마우스 조작의 대응”, “그림의 묘사” 등)

프로세스(스레드) 병렬 처리

프로세스를 CPU 로 처리하는 경우, 병렬로 처리하는 방법은 아래 4개가 존재한다.

프로세스(스레드) 병렬 처리

  • 멀티 CPU : 여러 CPU를 사용한다.
  • 멀티 코어 : 하나의 CPU에 있는 여러 코어를 사용한다.
  • 하이퍼 스레딩 : 하나의 코어에 여러 스레드를 할당한다.
  • 다중 스레드 : 하나의 프로세스가 여러 스레드를 갖는다.

CPU 확인 명령어

사용하고 있는 CPU는 lscpu(혹은 cat /proc/cpuinfo) 명령어로 확인 가능하다.

$ lscpu
Architecture:        x86_64
CPU op-mode(s):      32-bit, 64-bit
Byte Order:          Little Endian
CPU(s):              4
On-line CPU(s) list: 0-3
Thread(s) per core:  2
Core(s) per socket:  2
Socket(s):           1
NUMA node(s):        1
Vendor ID:           AuthenticAMD
CPU family:          23
Model:               24
Model name:          AMD Ryzen 5 3400G with Radeon Vega Graphics
Stepping:            1
CPU MHz:             3692.932
BogoMIPS:            7385.86
Hypervisor vendor:   Microsoft
Virtualization type: full
L1d cache:           32K
L1i cache:           64K
L2 cache:            512K
L3 cache:            4096K
NUMA node0 CPU(s):   0-3
Flags:               fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush mmx fxsr sse sse2 ht syscall nx mmxext fxsr_opt pdpe1gb rdtscp lm rep_good nopl cpuid extd_apicid pni pclmulqdq ssse3 fma cx16 sse4_1 sse4_2 movbe popcnt aes xsave avx f16c rdrand hypervisor lahf_lm cmp_legacy cr8_legacy abm sse4a misalignsse 3dnowprefetch osvw topoext ssbd ibpb vmmcall fsgsbase bmi1 avx2 smep bmi2 rdseed adx smap clflushopt sha_ni xsaveopt xsavec xgetbv1 xsaves xsaveerptr virt_ssbd arat

프로세스 관리란?

프로세스 관리는 언제 어느 프로세스에 CPU를 할당하는 시간을 관리하는 것이다.

하나의 프로세스가 CPU를 독점해 버리면 다른 처리를 할 수 없게 된다.

그래서, 일정 시간이 경과하면 CPU에서 처리하는 프로세스를 전환함으로써 하나의 프로세스에 의한 CPU의 독점을 막아 여러 프로세스를 병행하여 실행 가능하게 된다.

예를 들면, 1개의 CPU 로 “인터넷을 열람하는 프로세스"와 “메일을 송신하는 프로세스"를 병행해 실행 가능하게 된다.

프로세스 관리는 CPU 할당을 관리하기 위해 다음 세 가지 메커니즘을 사용한다.

  • 프로세스 상태 전이 : 프로세스 상태 정의
  • PCB (Process Control Block) : 상태를 포함하는 프로세스에 대한 메모리의 데이터
  • 프로세스 스케줄러 : CPU에 프로세스를 할당하여 상태 변경

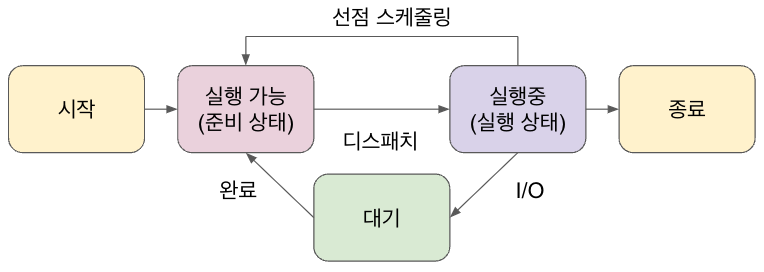

프로세스 상태 전이

프로세스의 라이프사이클(프로그램이 시작하고 나서 종료할 때까지)에는 아래와 같이 5개의 상태가 존재한다.

프로세스 상태 전이

  • 시작 : 초기화를 위한 상태. 실행 가능 상태로 마이그레이션
  • 실행 가능 : CPU 할당을 기다리는 상태. “실행 중” 프로세스가 다른 프로세스에 인터럽트되어 중단된 경우에도 이 상태가 된다.
  • 실행 중 : 프로세스에 CPU 를 할당한 (디스패치된) 상태
  • 대기 : 장치 I/O (SSD 등의 데이터 읽기 / 쓰기 처리) 대기로 CPU 처리가 필요없는 경우의 상태. I/O 처리가 끝나면 “실행 가능” 상태로 이동한다.
  • 종료 : 프로세스의 처리가 완료 혹은 중지한 경우에 이 상태가 된다.

PCB (Process Control Block)

상태를 포함하는 프로세스에 대한 정보는 메모리의 커널 스택에 다음 PCB 넣어 관리한다.

프로세스 상태 전이

각 항목의 의미는 다음과 같다. 그 밖에도 여러가지 있다.

  • Process ID : 프로세스를 고유하게 식별하는 번호입니다. (PID)
  • State : 프로세스의 상태 천이 에서 현재 어느 상태인지를 나타냅니다.
  • Pointer : 부모 프로세스 포인터
  • Priority : 프로세스 우선 순위
  • Program Counter: 다음에 실행할 명령의 포인터
  • CPU registers : 실행중인 상태의 프로세스 레지스터 값 (?)
  • I/O Information : 프로세스에 할당된 I/O 장치 목록
  • Accounting information : 프로세스를 실행하는 데 사용되는 CPU 의 양, 시간 제한 및 실행 ID

CPU 스케줄러 (단기 스케줄러)

CPU 스케줄러는 실행 가능 상태의 프로세스에서 CPU를 할당하는 프로세스를 결정한다.

CPU 스케줄러가 다음에 CPU를 할당하는 프로세스를 결정하면, 인터럽트에 의해 디스패처가 “선점"과 “디스패치"를 실시하는 것으로 프로세스를 전환한다.

  • 선점 : 실행중인 프로세스의 상태를 실행 중에서 실행 가능으로 변경
  • 디스패치 : 대기 중인 프로세스의 상태를 ‘실행 가능’에서 ‘실행 중’으로 변경

프로세스 상태 전이

디스패처에 의해 처리를 중단한 프로세스는 PCB에 재개 지점을 나타내는 프로그램 카운터나 레지스터의 값을 보존한다. 이 중단 처리나 재개되는 처리를 컨텍스트 스위치 라고 한다.

프로세스 스케줄러가 CPU의 할당을 결정할 때 이용하는 스케줄링 알고리즘에는 주로 아래 4개가 존재한다.

  • First Come First Serve (FCFS)
  • Shortest Job Next (SJN)
  • Priority Based Scheduling
  • Round Robin Scheduling

First Come First Serve (FCFS)

FCFS에는 다음과 같은 특징이 있습.

  • 선착순으로 프로세스 실행
  • FIFO (First In First Out) 큐에서 구현
  • non-preemptive(인터럽트 불가능)
  • 평균 대기 시간이 길다.

FCFS
https://www.tutorialspoint.com/operating_system/os_process_scheduling_algorithms.htm

평균 대기 시간: (0+4+6+13) / 4 = 5.75

Shortest Job Next (SJN)

SJN에는 다음과 같은 특징이 있다.

  • 처리 시간이 짧은 프로세스에서 CPU 할당
  • 평균 대기 시간을 최소화하는 알고리즘
  • non-preemptive(인터럽트 불가능)
  • CPU 처리 시간을 미리 알고 (또는 계산)해야 한다.
Process Arrival Time Execution Time Service Time
P0 0 5 0
P1 1 3 5
P2 2 8 14
P3 3 6 8

평균 대기 시간: (0 + 4 + 12 + 5)/4 = 21 / 4 = 5.25

Priority Based Scheduling

Priority Based Scheduling에는 다음과 같은 특징이 있다.

  • 우선순위가 높은 프로세스에서 실행
  • 동일한 우선순위의 프로세스는 선착순이다.
  • 우선 순위는 메모리 요구 사항, 시간 요구 사항 등에 따라 결정된다.

프로세스의 우선 순위는 다음 명령 결과의 PRI 열에서 확인할 수 있다. (낮은 편이 우선도가 높음)

프로세스 우선 순위 확인

$ ps alx
F    UID    PID   PPID  PRI   NI     VSZ    RSS  WCHAN   STAT  TTY         TIME  COMMAND
1      0      2      0   20    0       0      0  -       S     ?           0 :01  [kthreadd]
1      0      4      2    0  -20       0      0  -       I<    ?           0 :00  [kworker/0 :0H]

PRI는 NI(nice 값)를 기반으로 결정하므로, nice 명령으로 프로세스 우선 순위를 변경할 수 있다.

Process Arrival Time Execution Time Service Time
P0 0 5 1
P1 1 3 2
P2 2 8 1
P3 3 6 3

평균 대기 시간: (0 + 10 + 12 + 2)/4 = 24 / 4 = 6

Round Robin Scheduling

Round Robin Scheduling에는 다음과 같은 특징이 있다.

  • 각 프로세스에는 퀀텀(CPU 를 할당하는 고정 시간)이 있다.
  • preemptive(인터럽트 발생) 때문에 프로세스가 병렬로 작동 가능
  • 퀀텀 기간이 끝나면 인터럽트가 발생하고 다음 프로세스로 진행된다.
  • 퀀텀이 3이라면, 3경과마다 프로세스가 전환된다.

FCFS

평균 대기 시간: (9+2+12+11) / 4 = 8.5



최종 수정 : 2022-12-07
